1. Acciai Automatici: Guida Tecnica Completa per Professionisti del Settore
Gli acciai automatici rappresentano una categoria specializzata di materiali metallurgici progettati specificamente per ottimizzare le lavorazioni meccaniche ad alta velocità e produttività.
Questi acciai, caratterizzati da composizioni chimiche arricchite con elementi che migliorano la lavorabilità acciai automatici, costituiscono la soluzione ideale per l’industria manifatturiera moderna, dove l’efficienza produttiva e la qualità superficiale sono parametri critici per la competitività.
2. Definizione e Caratteristiche Fondamentali degli Acciai Automatici
Gli acciai automatici sono leghe ferro-carbonio appositamente formulate con l’aggiunta controllata di elementi quali zolfo, piombo, tellurio o bismuto, progettate per facilitare la formazione di trucioli corti e discontinui durante le lavorazioni per asportazione. La classificazione acciai automatici li distingue dagli acciai convenzionali per la loro capacità di garantire elevate velocità di taglio, durata superiore degli utensili e finiture superficiali ottimali.
La peculiarità distintiva di questi materiali risiede nella loro capacità di formare inclusioni non metalliche controllate che agiscono come concentratori di tensione, facilitando la rottura del truciolo e riducendo le forze di taglio. Le acciai automatici proprietà meccaniche sono ottimizzate per bilanciare lavorabilità superiore con caratteristiche meccaniche adeguate alle applicazioni finali.
2.1. Principi della Lavorabilità Meccanica
La lavorabilità negli acciai automatici è determinata da diversi fattori interconnessi che influenzano il processo di asportazione del truciolo. La truciolabilità acciai ad alta velocità dipende dalla capacità del materiale di formare trucioli corti e facilmente evacuabili, riducendo l’attrito sulla superficie di spoglia dell’utensile e minimizzando il calore generato durante il taglio.
I meccanismi fondamentali che governano la lavorabilità includono la presenza di inclusioni solfurose che agiscono come lubrificanti naturali, la formazione di film protettivi sulla superficie dell’utensile e la riduzione delle forze di taglio attraverso la facilitazione della deformazione plastica localizzata.
2.2. Composizione Chimica e Elementi per Truciolabilità
La composizione chimica degli acciai automatici è caratterizzata dalla presenza controllata di elementi che migliorano la lavorabilità. Il contenuto di zolfo, tipicamente compreso tra 0,15% e 0,35%, rappresenta l’elemento fondamentale per la formazione di inclusioni di solfuro di manganese (MnS) che facilitano la rottura del truciolo.
Il piombo, quando presente in concentrazioni del 0,15-0,35%, agisce come lubrificante solido distribuito nella matrice metallica, riducendo l’attrito durante il taglio. Elementi alternativi come tellurio e bismuto vengono utilizzati in concentrazioni inferiori (0,02-0,10%) per ottenere effetti simili al piombo in applicazioni che richiedono acciai privi di piombo.
2.3. Meccanismi di Formazione del Truciolo
La formazione del truciolo negli acciai automatici avviene attraverso meccanismi di deformazione plastica concentrata facilitata dalle inclusioni non metalliche presenti nella microstruttura. Le inclusioni solfurose, caratterizzate da bassa resistenza meccanica e temperature di fusione inferiori rispetto alla matrice, creano zone di concentrazione delle tensioni che favoriscono l’innesco di microcricche e la segmentazione del truciolo.
Il controllo della morfologia e distribuzione delle inclusioni è fondamentale per ottimizzare la lavorabilità, richiedendo parametri specifici durante i processi di colata e deformazione plastica per ottenere inclusioni allungate nella direzione di laminazione.
3. Classificazione Acciai Automatici Secondo Normative Internazionali
3.1. Normativa Europea UNI EN 10277
La normativa UNI EN acciai automatici UNI EN 10277 definisce le specifiche tecniche per gli acciai automatici destinati a lavorazioni meccaniche, stabilendo composizioni chimiche, proprietà meccaniche e condizioni di fornitura. Questa normativa europea armonizza i requisiti per garantire qualità uniforme e intercambiabilità dei materiali a livello internazionale.
La norma classifica gli acciai automatici in diverse categorie basate sul contenuto di carbonio e sugli elementi per la lavorabilità, specificando tolleranze rigorose per zolfo, piombo e altri elementi che influenzano la truciolabilità. I requisiti di pulizia inclusionale sono definiti per garantire distribuzione uniforme degli elementi per la lavorabilità.
3.2. Standard ASTM e AISI per Acciai Automatici
Gli standard ASTM A276 (inossidabili) e le designazioni AISI definiscono le specifiche per gli acciai automatici nel mercato nordamericano. Il sistema di designazione AISI utilizza prefissi specifici per identificare gli acciai automatici: “11” per acciai al carbonio con zolfo, “12” per acciai al carbonio con zolfo e piombo.
La correlazione tra standard europei e americani permette l’identificazione di gradi equivalenti, facilitando la selezione di materiali alternativi in funzione della disponibilità regionale e dei requisiti specifici dell’applicazione.
3.3. Sistema di Designazione Internazionale
Il sistema di designazione internazionale per gli acciai automatici varia regionalmente ma mantiene coerenza negli aspetti compositivi fondamentali:
- Sistema Europeo: Designazione numerica con suffissi per elementi di lega (S per zolfo, Pb per piombo)
- Sistema AISI: Numerazione a quattro cifre con prefissi identificativi (11xx, 12xx)
- Sistema JIS: Designazione alfanumerica con prefisso regionale (SUM)
3.4. Tabella Comparativa delle Designazioni
| Designazione EN | Equivalente AISI | Equivalente JIS | S (%) | Pb (%) | Applicazione Principale |
| 11SMn30 | 1117 | SUM22 | 0,27-0,33 | – | Minuteria generale |
| 11SMnPb30 | 12L14 | SUM23 | 0,26-0,35 | 0,15-0,35 | Torneria automatica |
| 36SMnPb14 | – | – | 0,27-0,33 | 0,15-0,35 | Componenti automotive |
| 9SMnPb28 | 1215 | SUM24 | 0,26-0,35 | 0,15-0,35 | Viti e bulloneria |
4. Categorie Principali di Acciai Automatici
4.1. Acciai Automatici Non da Trattamento Termico
Gli acciai automatici non da trattamento termico rappresentano la categoria più utilizzata per applicazioni dove le proprietà meccaniche richieste sono moderate e la priorità è data alla lavorabilità ottimale. Questi acciai, con contenuto di carbonio tipicamente inferiore allo 0,25%, sono forniti in condizione normalizzata o ricotta per garantire massima lavorabilità.
Le applicazioni industriali acciai automatici di questa categoria includono minuteria metallica, componenti di fissaggio e particolari con geometrie complesse che richiedono elevate velocità di produzione. La microstruttura ferritico-perlitica garantisce buona duttilità e facilità di deformazione durante la lavorazione.
4.2. Acciai Automatici da Cementazione
Gli acciai automatici da cementazione combinano elevata lavorabilità con la capacità di sviluppare durezza superficiale attraverso processi di cementazione. Il basso contenuto di carbonio (0,10-0,20%) garantisce nucleo tenace dopo trattamento termochimico, mentre gli elementi per la lavorabilità facilitano le operazioni di sgrossatura prima del trattamento.
Questi materiali sono utilizzati per componenti che richiedono resistenza all’usura superficiale combinata con tenacità del nucleo, come ingranaggi, perni e boccole per applicazioni meccaniche.
4.3. Acciai Automatici da Bonifica
Gli acciai automatici da bonifica presentano contenuto di carbonio medio (0,25-0,55%) che permette di ottenere proprietà meccaniche superiori attraverso tempra e rinvenimento. La presenza di elementi per la lavorabilità facilita le operazioni di sgrossatura, mentre i trattamenti termici acciai automatici ottimizzano le caratteristiche finali del componente.
Le limitazioni nei trattamenti termici derivano dalla presenza di inclusioni solfurose che possono influenzare negativamente la tenacità trasversale e la resistenza alla fatica del materiale trattato.
4.4. Gradi Principali (11SMn30/37, 11SMnPb30/37, 36SMnPb14)
Il grado 11SMn30 rappresenta l’acciaio automatico al carbonio con zolfo più utilizzato per applicazioni generali, garantendo buon compromesso tra lavorabilità e proprietà meccaniche. Il contenuto di zolfo del 0,27-0,33% assicura formazione controllata di inclusioni MnS per ottimale truciolabilità.
Il 11SMnPb30 aggiunge piombo per migliorare ulteriormente la lavorabilità, particolarmente vantaggioso per lavorazioni ad alta velocità su torni automatici. Il grado 36SMnPb14, con maggiore contenuto di carbonio, è utilizzato per componenti che richiedono resistenza meccanica superiore dopo bonifica.
5. Composizione Chimica e Elementi Leganti
5.1. Ruolo dello Zolfo nella Truciolabilità
Lo zolfo negli acciai automatici svolge il ruolo fondamentale di elemento migliorativo della lavorabilità attraverso la formazione di inclusioni di solfuro di manganese (MnS). Queste inclusioni sono caratterizzate da punto di fusione di ~1610°C, ma l’aspetto più critico per la lavorabilità è che si decompongono a ~1180°C in atmosfera riducente, con temperatura di rammollimento rilevante compresa tra 800-1000°C.
La morfologia delle inclusioni solfurose è controllata attraverso il rapporto Mn/S, tipicamente mantenuto tra 4:1 e 6:1 per garantire formazione completa di MnS ed evitare la presenza di solfuro di ferro (FeS) che risulterebbe dannoso per le proprietà meccaniche. La distribuzione uniforme delle inclusioni richiede processi di colata e deformazione ottimizzati.
5.2. Effetto del Piombo come Lubrificante Solido
Il piombo negli acciai automatici zolfo piombo agisce come lubrificante solido distribuito uniformemente nella microstruttura. Durante la lavorazione, il piombo forma film sottili sulla superficie dell’utensile, riducendo l’attrito e il calore generato, estendendo significativamente la durata dell’utensile.
La solubilità praticamente nulla del piombo nel ferro garantisce la presenza di particelle metalliche libere che migrano verso le superfici di taglio durante la deformazione plastica. L’effetto lubrificante è particolarmente pronunciato alle temperature operative tipiche delle lavorazioni ad alta velocità (200-400°C).
5.3. Influenza di Tellurio e Bismuto
Tellurio e bismuto rappresentano alternative al piombo per il miglioramento della lavorabilità negli acciai automatici. Il tellurio, utilizzato in concentrazioni dello 0,02-0,05%, forma tellururi che migliorano la truciolabilità attraverso meccanismi simili alle inclusioni solfurose.
Il bismuto, con concentrazioni dello 0,05-0,20%, agisce come lubrificante solido alternativo al piombo, garantendo prestazioni comparabili in termini di riduzione dell’attrito e miglioramento della finitura superficiale.
5.4. Controllo degli Elementi Residuali
Il controllo rigoroso degli elementi residuali è critico negli acciai automatici per garantire proprietà uniformi e lavorabilità costante. Fosforo e azoto devono essere limitati per prevenire fragilità, mentre il controllo di ossigeno e idrogeno è essenziale per minimizzare la formazione di inclusioni indesiderate.
La presenza di elementi come nichel, cromo e molibdeno in quantità residuali può influenzare la temprabilità locale e modificare il comportamento durante i trattamenti termici, richiedendo controlli specifici per applicazioni critiche.
6. Proprietà Meccaniche e Lavorabilità
6.1. Indici di Lavorabilità e Truciolabilità
La quantificazione della lavorabilità negli acciai automatici utilizza indici standardizzati che permettono comparazioni oggettive tra diversi materiali. L’indice di lavorabilità più utilizzato è basato sulla velocità di taglio per una durata dell’utensile standardizzata, normalizzato rispetto a un acciaio di riferimento (tipicamente AISI 1112 = 100%).
Gli acciai automatici con piombo raggiungono tipicamente indici di lavorabilità del 150-200%, mentre i gradi con solo zolfo si attestano sul 120-150%. La valutazione considera velocità di taglio, durata utensile, forze di taglio e qualità superficiale secondo normative ISO 3685.
6.2. Velocità di Taglio Ottimali
Le velocità di taglio ottimali per gli acciai automatici variano in funzione della composizione chimica, del tipo di lavorazione e delle caratteristiche dell’utensile utilizzato. Per operazioni di tornitura con utensili in carburo cementato, le velocità tipiche sono:
- Acciai con solo zolfo: 250-350 m/min
- Acciai con zolfo e piombo: 300-450 m/min
- Acciai con tellurio/bismuto: 280-400 m/min
L’ottimizzazione richiede bilanciamento tra velocità di produzione, durata utensile e qualità superficiale, considerando i costi operativi complessivi.
6.3. Durata degli Utensili da Taglio
La durata degli utensili da taglio rappresenta un parametro critico per la valutazione economica degli acciai automatici. Il miglioramento della lavorabilità si traduce in incrementi di durata del 50-150% rispetto agli acciai convenzionali, con benefici economici significativi per produzioni di grande serie.
I meccanismi di usura predominanti includono usura da cratere sulla superficie di spoglia e usura su fianco, entrambi ritardati dalla presenza di elementi lubrificanti che riducono le temperature di taglio e l’adesione del truciolo.
6.4. Finitura Superficiale e Tolleranze
La finitura superficiale ottenibile con gli acciai automatici è generalmente superiore rispetto agli acciai convenzionali grazie alla riduzione dell’adesione del truciolo e alla formazione di film lubrificanti. Le rugosità tipiche ottenibili in condizioni ottimizzate sono:
- Tornitura: Ra 0,8-1,6 μm
- Fresatura: Ra 1,6-3,2 μm
- Foratura: Ra 3,2-6,3 μm
Le tolleranze dimensionali ottenibili dipendono dalla stabilità termica del processo e dalla rigidità del sistema macchina-pezzo-utensile.
7. Trattamenti Termici e Condizioni di Fornitura
7.1. Condizione Laminata Naturale
La condizione laminata naturale rappresenta lo stato di fornitura più comune per gli acciai automatici destinati a lavorazioni meccaniche dirette. La microstruttura ferritico-perlitica, ottenuta attraverso raffreddamento controllato dopo laminazione, garantisce durezza uniforme e lavorabilità ottimale.
Il controllo dei parametri di laminazione è critico per ottenere distribuzione uniforme delle inclusioni solfurose e proprietà meccaniche costanti lungo tutta la lunghezza del semilavorato.
7.2. Normalizzazione e Ricottura
La normalizzazione viene applicata agli acciai automatici per ottenere microstruttura uniforme e rilassare le tensioni residue da lavorazione a caldo. Il trattamento a 870-920°C seguito da raffreddamento in aria garantisce grano fine e proprietà meccaniche omogenee.
La ricottura di addolcimento, condotta a 650-700°C, è utilizzata per massimizzare la lavorabilità riducendo la durezza del materiale. Questo trattamento favorisce la sferoidizzazione della perlite, migliorando la duttilità e facilitando le operazioni di formatura a freddo.
7.3. Bonifica per Acciai Automatici
I trattamenti termici acciai automatici di bonifica richiedono particolare attenzione per la presenza di inclusioni solfurose che possono influenzare le proprietà finali. La tempra viene condotta a temperature di austenitizzazione ottimizzate (840-870°C) per dissolvere completamente la cementite senza alterare eccessivamente le inclusioni.
Il rinvenimento, tipicamente a 550-650°C, permette di ottenere il compromesso desiderato tra durezza e tenacità. La presenza di zolfo può ridurre leggermente la tenacità trasversale rispetto agli acciai convenzionali equivalenti.
7.4. Limitazioni nei Trattamenti Termici
Le limitazioni nei trattamenti termici degli acciai automatici derivano principalmente dalla presenza di inclusioni non metalliche che possono causare anisotropia delle proprietà meccaniche. La resilienza trasversale risulta tipicamente inferiore del 20-30% rispetto alla direzione longitudinale.
Le inclusioni solfurose possono inoltre fungere da concentratori di tensione durante raffreddamento rapido, aumentando il rischio di cricche di tempra per sezioni massive o geometrie complesse.
8. Processi di Produzione e Lavorazione
8.1. Colata e Controllo della Composizione
I processi di colata per acciai automatici richiedono controlli rigorosi per garantire distribuzione uniforme degli elementi per la lavorabilità. La sequenza di aggiunta degli elementi leganti è critica: il manganese viene aggiunto per primo per garantire deossidazione, seguito da zolfo per formare inclusioni MnS controllate.
Il controllo della temperatura di colata e dei tempi di permanenza in siviera influenza la morfologia finale delle inclusioni, richiedendo parametri ottimizzati per ogni grado specifico.
8.2. Laminazione e Trafilatura
La laminazione degli acciai automatici richiede parametri specifici per ottenere allungamento controllato delle inclusioni solfurose nella direzione di laminazione. Il grado di deformazione minimo del 3:1 è generalmente richiesto per sviluppare completamente la struttura orientata delle inclusioni.
La trafilatura a freddo migliora ulteriormente l’orientazione delle inclusioni e le proprietà superficiali, ma richiede controllo della temperatura per evitare rotture delle inclusioni più fragili.
8.3. Parametri di Lavorazione Meccanica
L’ottimizzazione dei parametri di lavorazione per gli acciai automatici richiede considerazione simultanea di velocità di taglio, avanzamento, profondità di passata e caratteristiche dell’utensile. I parametri ottimali variano significativamente tra diverse operazioni:
Tornitura:
- Velocità: 250-450 m/min
- Avanzamento: 0,1-0,4 mm/giro
- Profondità: 1-5 mm
Fresatura:
- Velocità: 200-350 m/min
- Avanzamento: 0,05-0,2 mm/dente
- Profondità assiale: 0,5-3 mm
Ottimizzazione dei Cicli Produttivi
L’ottimizzazione dei cicli produttivi con acciai automatici richiede approccio sistematico che considera produttività, qualità e costi operativi. L’utilizzo di sistemi di monitoraggio in tempo reale permette di adattare automaticamente i parametri di taglio alle condizioni operative variabili.
L’integrazione con sistemi CAD/CAM avanzati facilita la programmazione di percorsi utensile ottimizzati per massimizzare i vantaggi della lavorabilità superiore.
9. Applicazioni Industriali Acciai Automatici
9.1. Industria Automobilistica e Componentistica
L’industria automobilistica rappresenta il settore di maggiore utilizzo per gli acciai automatici, dove sono impiegati per la produzione di componentistica che richiede elevati volumi e tolleranze precise. Le applicazioni tipiche includono perni, boccole, elementi di fissaggio e componenti del sistema di alimentazione.
La lavorabilità degli acciai automatici è particolarmente vantaggiosa per operazioni su centri di lavoro ad alta produttività, dove la riduzione dei tempi ciclo e l’aumento della durata utensile si traducono in significativi vantaggi economici.
9.2. Produzione di Minuteria Metallica
La minuteria metallica rappresenta un’applicazione ideale per gli acciai automatici, sfruttando la capacità di produrre grandi volumi con elevata precisione dimensionale. Viti, dadi, rondelle e elementi di fissaggio sono tipicamente prodotti su torni automatici multimandrinali che beneficiano della lavorabilità superiore.
La produttività può aumentare del 30-50% rispetto agli acciai convenzionali, con miglioramento simultaneo della qualità superficiale e della consistenza dimensionale.
9.3. Settore Oleodinamico e Pneumatico
Il settore oleodinamico utilizza acciai automatici per componenti che richiedono finiture superficiali elevate e tolleranze ristrette. Pistoni, steli e corpi valvola beneficiano della capacità di ottenere rugosità ridotte e geometrie precise attraverso lavorazioni ad alta velocità.
La resistenza alla corrosione e la compatibilità con fluidi idraulici sono considerazioni aggiuntive che influenzano la selezione del grado specifico di acciaio automatico.
9.4. Elettrodomestici e Dispositivi Elettronici
L’industria degli elettrodomestici e dispositivi elettronici utilizza acciai automatici per componenti che richiedono elevati volumi produttivi e costi contenuti. Elementi di connessione, supporti e componenti decorativi sfruttano la lavorabilità superiore per operazioni di alta precisione.
L’evoluzione verso miniaturizzazione crescente richiede sviluppo di acciai automatici con lavorabilità ottimizzata per micro-lavorazioni e tolleranze sub-millimetriche.
10. Limitazioni e Considerazioni Progettuali
10.1. Saldabilità Ridotta
La saldabilità degli acciai automatici è significativamente compromessa dalla presenza di zolfo e piombo, che causano formazione di composti fragili nella zona termicamente alterata. Il contenuto elevato di zolfo favorisce la formazione di cricche a caldo durante solidificazione del metallo fuso.
Le applicazioni che richiedono saldatura devono considerare gradi con contenuto ridotto di elementi per la lavorabilità o prevedere trattamenti termici post-saldatura per migliorare le proprietà della giunzione.
10.2. Tenacità Trasversale Limitata
La tenacità trasversale degli acciai automatici è ridotta rispetto agli acciai convenzionali a causa dell’orientazione preferenziale delle inclusioni solfurose allungate durante laminazione. La riduzione può raggiungere il 30-40% per sollecitazioni perpendicolari alla direzione di laminazione.
La progettazione di componenti deve considerare questa anisotropia, orientando le sollecitazioni principali parallelamente alla direzione di laminazione quando possibile.
10.3. Resistenza alla Fatica
La resistenza alla fatica degli acciai automatici può essere influenzata negativamente dalle inclusioni non metalliche che agiscono come concentratori di tensione per l’innesco di cricche. L’effetto è particolarmente pronunciato per sollecitazioni cicliche ad alta frequenza.
Trattamenti superficiali come pallinatura controllata possono migliorare la resistenza alla fatica attraverso l’induzione di tensioni residue compressive.
10.4. Criteri di Selezione
I criteri di selezione per acciai automatici devono bilanciare vantaggi in lavorabilità con limitazioni nelle proprietà meccaniche. La valutazione economica deve considerare l’intero ciclo produttivo, includendo costi di materiale, lavorazione, utensili e controlli qualità.
La selezione ottimale richiede analisi specifica per ogni applicazione, considerando volumi produttivi, tolleranze richieste, sollecitazioni in servizio e requisiti di durata.
11. Controlli Qualità e Caratterizzazione
11.1. Prove di Lavorabilità Standard
Le prove di lavorabilità per acciai automatici seguono protocolli standardizzati che permettono comparazioni oggettive tra materiali diversi. I test includono valutazione di velocità di taglio, durata utensile, forze di taglio e qualità superficiale secondo normative ISO 3685.
La morfologia del truciolo è analizzata per verificare la formazione di segmenti corti e facilmente evacuabili, caratteristica fondamentale per lavorazioni automatizzate ad alta velocità.
11.2. Controlli Metallografici
I controlli metallografici per acciai automatici includono valutazione della distribuzione e morfologia delle inclusioni solfurose, caratterizzazione della microstruttura e verifica dell’assenza di difetti metallurgici. La quantificazione delle inclusioni segue metodi standardizzati per garantire confrontabilità dei risultati.
L’esame al microscopio elettronico permette caratterizzazione dettagliata della composizione chimica delle inclusioni e della loro interfaccia con la matrice metallica.

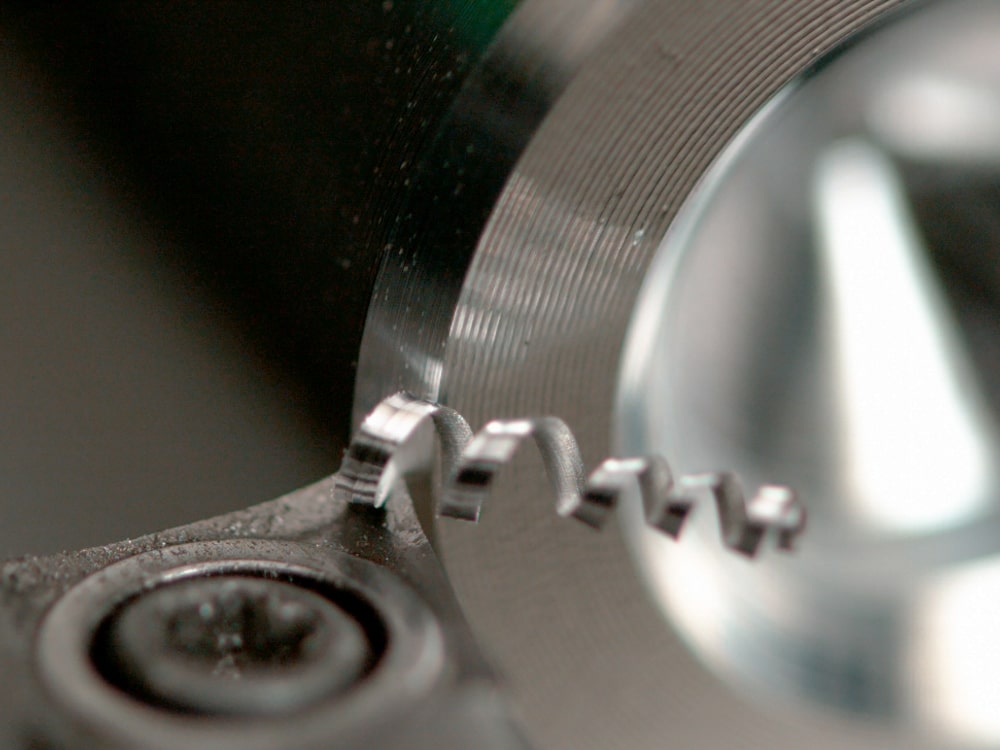

11.3. Analisi della Morfologia del Truciolo
L’analisi della morfologia del truciolo rappresenta un controllo specifico per acciai automatici, verificando la formazione di segmenti corti e la facilità di evacuazione. I parametri valutati includono lunghezza media dei segmenti, rapporto di forma e tendenza all’aggrovigliamento.
La correlazione tra morfologia del truciolo e parametri di lavorazione permette ottimizzazione dei cicli produttivi per massimizzare i vantaggi della lavorabilità superiore.
11.4. Test di Usura Utensili
I test di usura utensili per acciai automatici quantificano l’estensione della durata degli utensili e identificano i meccanismi di usura predominanti. La valutazione considera usura su fianco, usura da cratere e eventuale scheggiatura del tagliente.
I risultati permettono la selezione ottimale di geometrie e rivestimenti degli utensili per massimizzare la produttività nelle applicazioni specifiche.
12. Confronto con Altri Acciai da Lavorazione
12.1. Acciai Automatici vs Acciai Convenzionali
Il confronto tra acciai automatici e acciai convenzionali evidenzia vantaggi significativi in termini di produttività e qualità delle lavorazioni. L’incremento di velocità di taglio del 30-80% e l’aumento di durata utensile del 50-150% si traducono in riduzioni dei tempi ciclo e dei costi operativi.
Le limitazioni includono proprietà meccaniche leggermente inferiori e restrizioni nell’applicabilità per componenti saldati o sollecitati trasversalmente.
12.2. Analisi Costi-Benefici
L’analisi costi-benefici per acciai automatici deve considerare il costo superiore del materiale (tipicamente 10-20% in più) rispetto ai benefici in produttività e riduzione costi di lavorazione. Il punto di pareggio è tipicamente raggiunto per volumi produttivi superiori a 1000 pezzi per i componenti di media complessità.
I benefici indiretti includono miglioramento della qualità superficiale, riduzione degli scarti e maggiore flessibilità nella programmazione della produzione.
12.3. Criteri di Sostituzione
I criteri di sostituzione di acciai convenzionali con acciai automatici includono valutazione del volume produttivo, complessità geometrica, tolleranze richieste e sollecitazioni in servizio. La sostituzione è più vantaggiosa per componenti con elevato contenuto di lavorazione e geometrie complesse.
L’analisi deve considerare eventuali modifiche necessarie nei parametri di processo e negli utensili utilizzati per massimizzare i benefici della lavorabilità superiore.
13. Innovazioni e Tendenze Future
13.1. Acciai Automatici Ecologici (Lead-Free)
Lo sviluppo di acciai automatici privi di piombo rappresenta una tendenza importante guidata da considerazioni ambientali e normative sempre più restrittive. Gli elementi sostitutivi del piombo includono tellurio, bismuto e terre rare, che garantiscono lavorabilità comparabile con minore impatto ambientale.
Le sfide tecniche includono ottimizzazione delle concentrazioni per massimizzare l’effetto lubrificante mantenendo proprietà meccaniche accettabili e costi competitivi.
13.2. Ottimizzazione per Lavorazioni CNC
L’ottimizzazione degli acciai automatici per lavorazioni CNC ad alta velocità richiede composizioni specifiche per operazioni di fresatura, foratura e lavorazioni complesse. Lo sviluppo include controllo più preciso della distribuzione delle inclusioni e ottimizzazione per geometrie utensile avanzate.
L’integrazione con sistemi di automazione industriale richiede consistenza superiore delle proprietà per garantire affidabilità dei processi automatizzati.
13.3. Sviluppi nella Composizione Chimica
Gli sviluppi nella composizione chimica degli acciai automatici includono utilizzo di microleganti per ottimizzare simultaneamente lavorabilità e proprietà meccaniche. Elementi come vanadio, titanio e niobio in concentrazioni controllate possono migliorare la struttura delle inclusioni e la resistenza del materiale.
La ricerca si concentra su composizioni che permettano trattamenti termici più efficaci mantenendo i vantaggi in lavorabilità.
14. Domande Frequenti sugli Acciai Automatici
Qual è la differenza principale tra acciai automatici e acciai convenzionali?
Gli acciai automatici contengono elementi specifici (zolfo, piombo, tellurio) che migliorano significativamente la lavorabilità attraverso la formazione di inclusioni che facilitano la rottura del truciolo e riducono l’attrito durante il taglio. Questo si traduce in velocità di lavorazione superiori e maggiore durata degli utensili.
Perché gli acciai automatici hanno saldabilità limitata?
La presenza di zolfo e piombo negli acciai automatici causa formazione di composti fragili durante la saldatura, aumentando il rischio di cricche a caldo. Il contenuto elevato di zolfo (0,15-0,35%) supera significativamente i limiti raccomandati per buona saldabilità (<0,05%).
Come si seleziona il grado ottimale di acciaio automatico?
La selezione considera volume produttivo, complessità geometrica, tolleranze richieste e sollecitazioni in servizio. Per volumi elevati e geometrie complesse si privilegiano gradi con piombo, mentre per applicazioni con requisiti meccanici superiori si utilizzano gradi da bonifica con contenuto controllato di elementi per la lavorabilità.
Quali sono i vantaggi economici degli acciai automatici?
I vantaggi includono incrementi di produttività del 30-80%, aumento di durata utensile del 50-150% e miglioramento della qualità superficiale. Il costo superiore del materiale (10-20%) è tipicamente compensato dalla riduzione dei costi di lavorazione per volumi elevati.
Gli acciai automatici possono essere trattati termicamente?
Sì, ma con limitazioni. I trattamenti termici acciai automatici sono possibili ma richiedono parametri ottimizzati per la presenza di inclusioni solfurose. La tenacità trasversale risulta ridotta e alcuni trattamenti possono alterare la distribuzione delle inclusioni.
Esistono alternative ecologiche al piombo negli acciai automatici?
Sì, tellurio, bismuto e terre rare rappresentano alternative al piombo con minore impatto ambientale. Questi elementi garantiscono lavorabilità comparabile ma richiedono ottimizzazione specifica delle concentrazioni e possono comportare costi superiori.
Gli acciai automatici rappresentano una soluzione tecnologica matura per l’industria manifatturiera moderna, offrendo vantaggi significativi in produttività e qualità delle lavorazioni. L’evoluzione continua verso composizioni più sostenibili e ottimizzazione per tecnologie CNC avanzate garantisce rilevanza crescente per le esigenze dell’industria 4.0.
